AUDAX(AAC)

http://www.audax.fr/archives.php

保証期間　１年間(メーカー規定範囲のみ)

AUDAXウーハは種類は少ないのですがとても優秀なウーハー群です。
　
使ったことがないから使わない方が多いようですが、
とても音質も良く、音の正確さ、切れの良い低音、レンジも充分です。
　
とにかく価格が安いです。
　
鈍い低音が苦手な人には向いています。

能率が良いので、有名高価低能率ユニットとは違う面白さがあるウーハです。

こういうユニットはもっと評価されるべきです。
　
Tweeterも種類は少ないのですが価格も安く良い製品です。
　
どうしても高域が30KHzでないから・・とスペックで使わない方が多いのですが、音も良く優秀な製品です。
　
お勧めです。

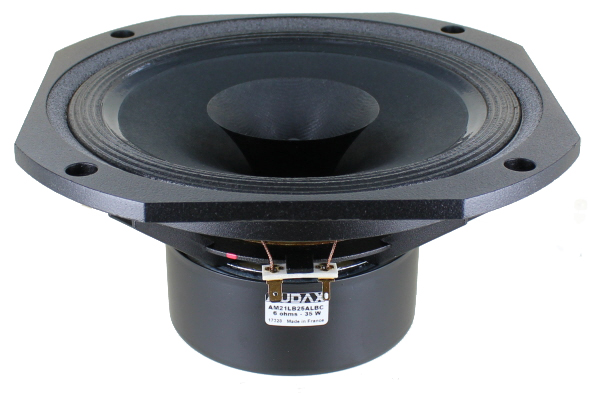

AM21LB25ALBC 8インチ Paper Cone Full Range

http://www.audax.com/archives/AM21LB25ALBC.pdf

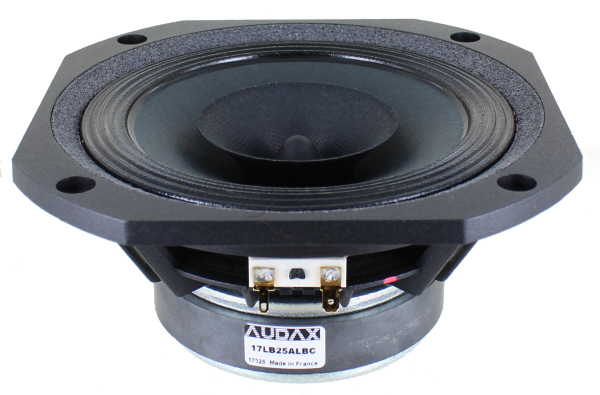

17LB25ALBC 6.5インチ Paper Cone Full Range



http://www.audax.com/archives/17LB25ALBC.pdf

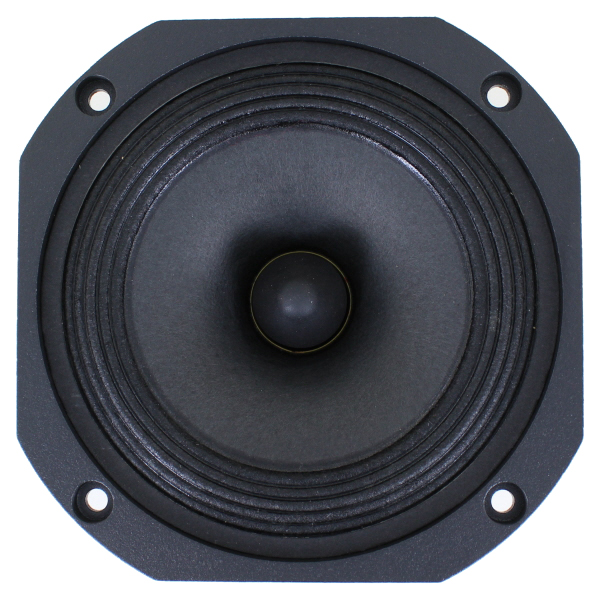

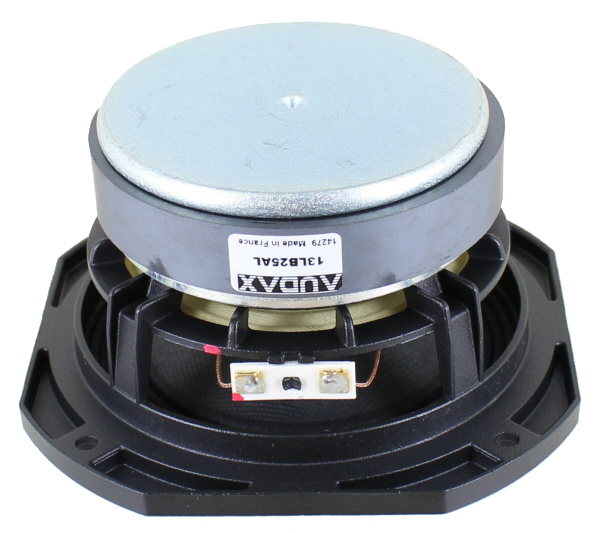

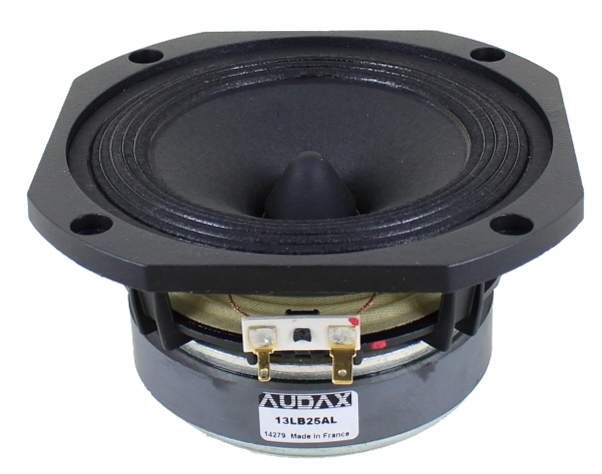

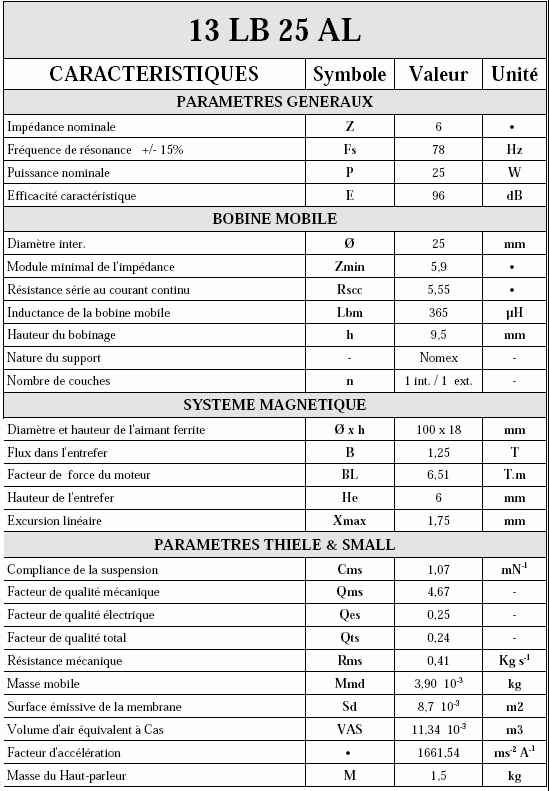

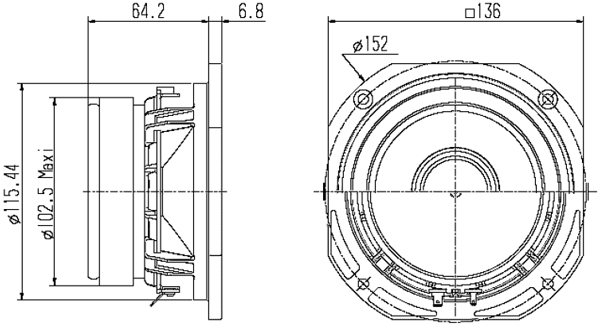

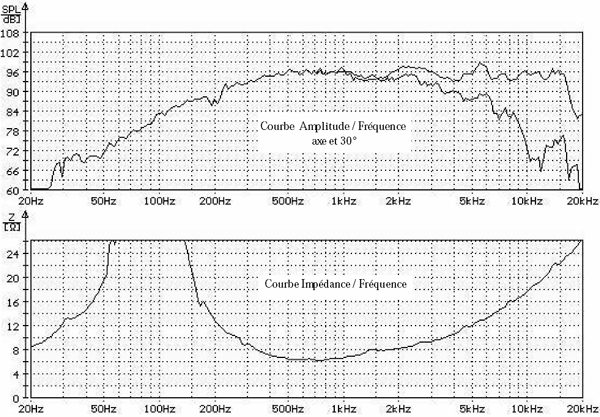

13LB25AL
(5inch Full Range Paper Cone with Phase Plug)

The one piece cone and surround has a lively sound with high sensitivity.
  • One piece paper cone and corrugated surround
  • Rubber phase plug
  • Ventilated raised nomex spider
  • Copper Clad Aluminum voice coil wire CCAW
  • Zomak die cast chassis
  • High 96 dB sensitivity
  • 8 ohm nominal impedance
  • Made in France


フレームは堅固、高能率、高情報量、音は柔らかく、温かい、女性ボーカルはとても良いです。
クラッシック、ジャズに良いドライバーです。
バスレフ、ダブルバスレフ、バックロードホーンスピーカーなどにお薦めです。
EMS LB6に音質は似ています。
高域はスペック以上に伸びています。
AUDAX 3inchフルレンジドラスバーは秀逸でしたが、この５inchも低音をあまり欲張らず中域から高域の音質がとても良いです。
低出力真空管アンプにお薦めです。
価格も安くお薦め５インチフルレンジドライバーです。

販売価格は問い合わせください。

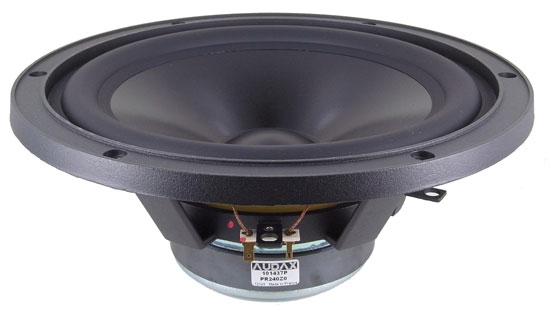

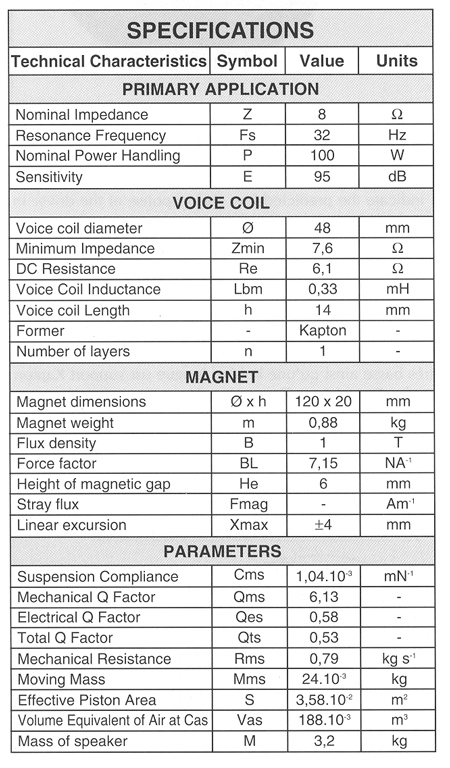

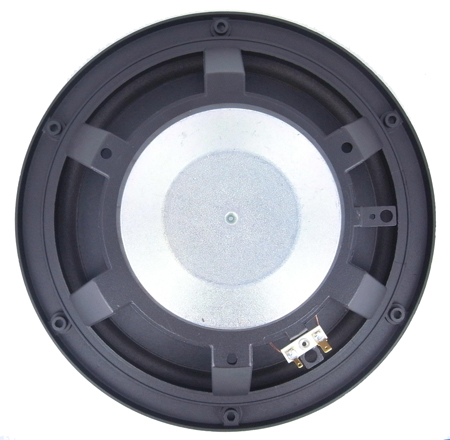

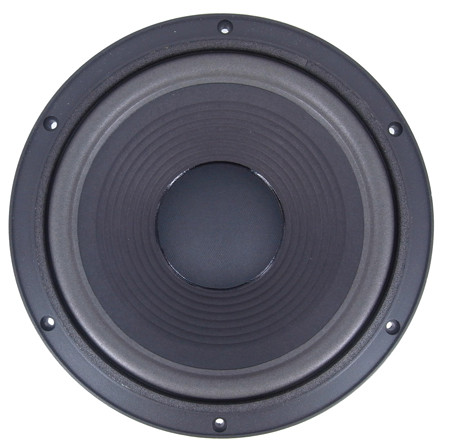

PR240Z0 Aerogel Cone Professional 10inch Woofer

PR240Z0

1、Zamak die cast chassis
2、Aerogel coated paper cone
3、Rubber suspension
4、Vented pole piece
5、Edge wound flat copper wire
6、Fiberglass reinforced Kapton voice coil former (48mm)
7、Gold plated terminals
8、90dB efficiency
9、Made in France

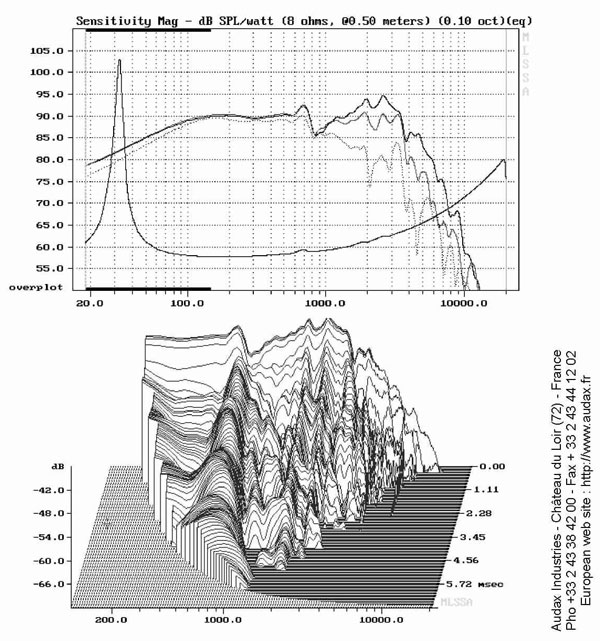

PR240Z0data

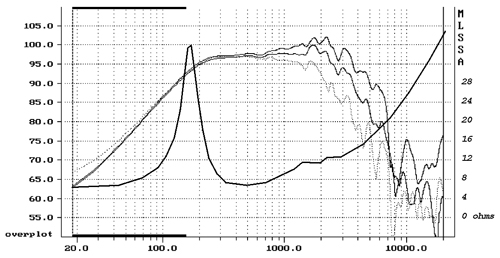

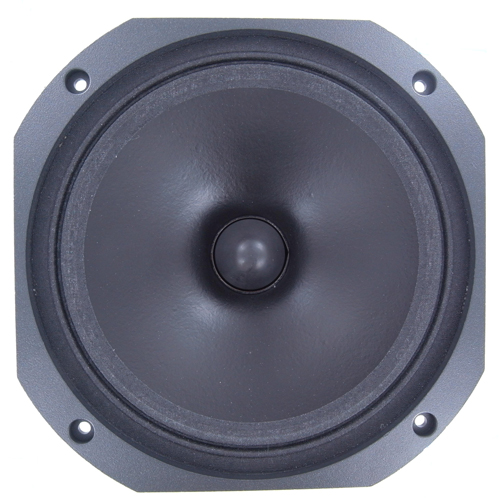

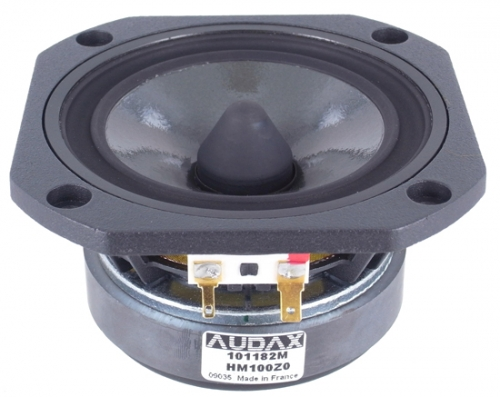

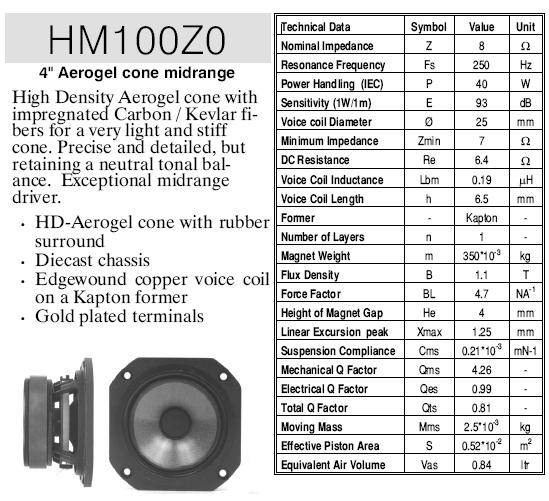

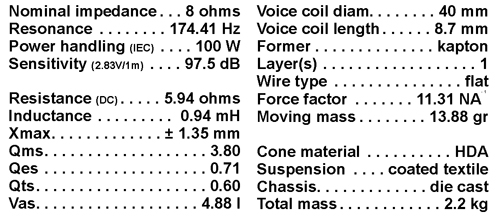

4" Aerogel Midrange Driver



　

販売価格はお問い合わせください。

High density aerogel cone with impregnated Carbon / kevlar fibers for a light and stiff cone. Precise and detailed but retaining a neutral tonal balance.

Exceptional midrange driver.

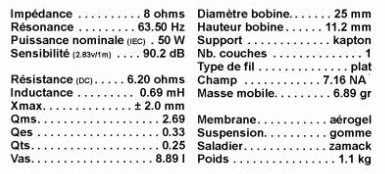

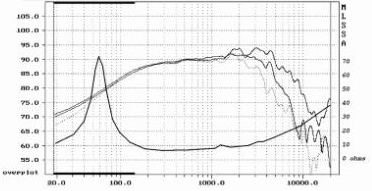

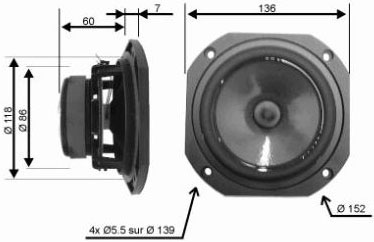

HHH hM130Z10

AAC Aerogel 5.25" Mid/Bass



販売価格はお問い合わせください。

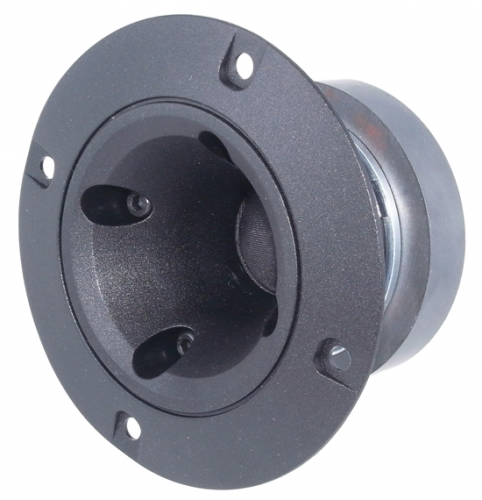

PR125T1

Horn Tweeter



販売価格はお問い合わせください。

RW034X0 Replacement Voice Coil for Audax TW034X0 tweeter.
画像準備中

販売価格はお問い合わせください。

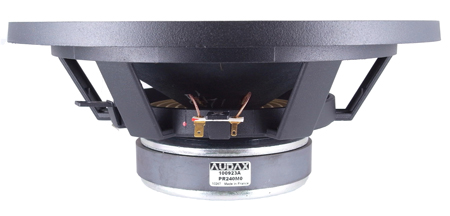

PR240M0

Professional Line 10" Woofer

  • Zamak die cast chassis
  • Ribbed paper cone
  • Foam suspension
  • Flat copper wire
  • Kapton voice coil former (48mm)
  • Gold plated terminals

　

下のスペック画像をクリックすると拡大表示します。

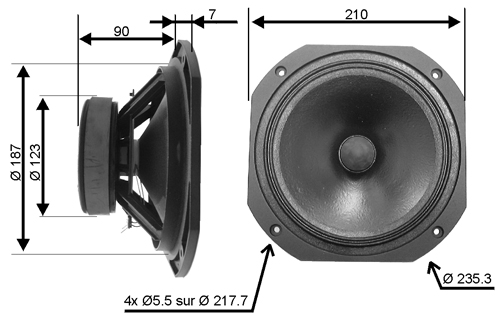

HM210Z10

 8" Aerogel Coated Paper Cone Midrange

  • Aerogel Coated Paper Cone
  • Cast Frame
  • Phase Plug
  • Ventilated Spider
  • Cloth Accordian Surround
  • 97.5 dB Sensitivity

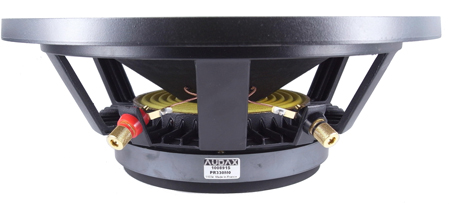

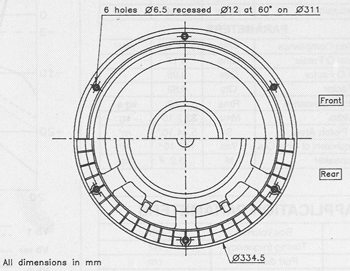

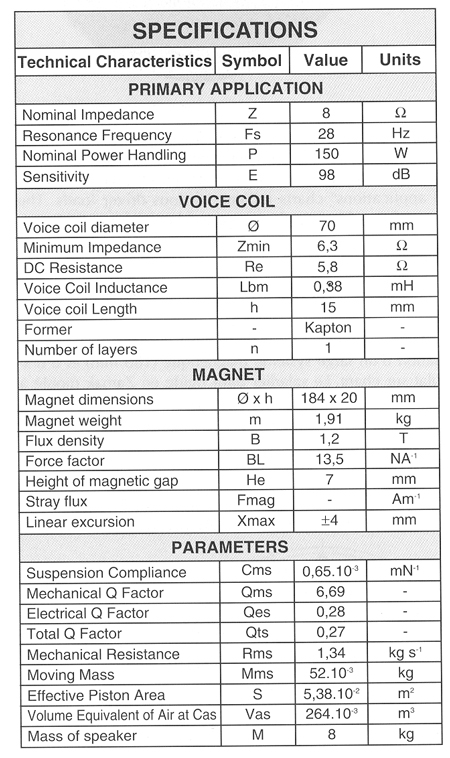

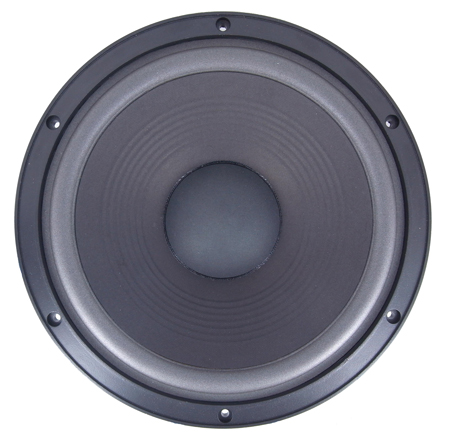

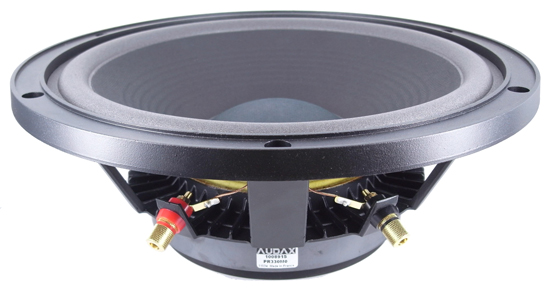

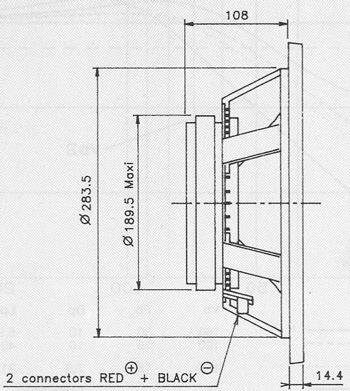

PR330M0

13" Professional Woofer

Audax PR330M0 13" Professional Woofer

https://www.madisound.com/store/images/Image/PR330M0-front.jpg





https://www.madisound.com/store/images/Image/PR330M0-side.jpg

https://www.madisound.com/store/images/Image/PR330M0-Mech1.jpg

https://www.madisound.com/store/images/Image/PR330M0-Mech2.jpg

https://www.madisound.com/store/images/Image/PR330M0-specs.jpg

  • 98dB Efficiency
  • Heat sink design
  • Vented pole piece
  • Zamak die cast chassis
  • Ribbed paper cone
  • Foam suspension
  • Flat copper wire
  • Kapton voice coil former (48mm)
  • Gold plated binding posts

　

This 13" woofer offers Hi-Fi quality along with Professional characteristics.  High efficiency (98dB).  Large magnet with a vented pole piece.  High heat dissipation.  Heatsink designed Zamak chassis.  The flat copper copper wire voice coil is wound onto a fiberglass reinforced Kapton former for exceptional power handling (150W).  Idally suited for strong bass response down to 40Hz using a C4 alignment.

販売価格はお問い合わせてください。

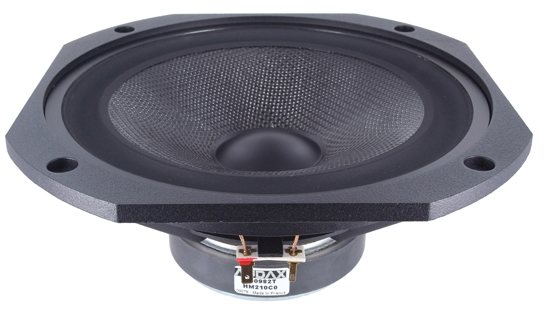

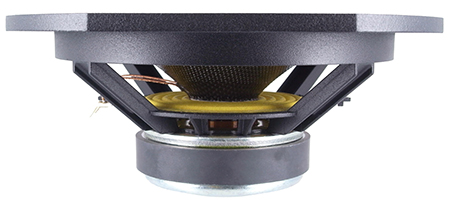

HM210C0

8" Carbon Fiber Woofer

Designed for high end systems, these drivers utilize a very stiff and lightweight woven carbon fiber cone. The use of this material results in dynamic bass response, superb midrange clarity and an extremely natural top end roll off. Unobstructed venting of the Zamak die cast chassis, plus the use of a vented pole piece, contributes to the dramatic transient response. Other features include a high compliance rubber suspension, soft polymer dust cap, edgewound copper voice coil on a fiberglass reinforced Kapton former, and gold plated terminals. This 8" unit takes full advantage of the carbon fiber material providing flat response, and deep, tight bass.
  • Power handling: 70 watts RMS/100 watts max
  • Voice coil diameter: 1-1/2"
  • Voice coil inductance: .42 mH
  • Impedance: 8 ohms
  • DC resistance: 6.5 ohms
  • Frequency response: 31-5,500 Hz
  • Magnet weight: 20 oz.
  • Fs: 31 Hz
  • SPL: 90 dB 1W/1m
  • Vas: 2.93 cu. ft.
  • Qms: 5.17
  • Qes: .42
  • Qts: .39
  • Xmax: 4.15mm
  • Net weight: 4.6 lbs.
  • Dimensions: Overall Diameter: 8-1/4", Cutout Diameter: 7-5/16", Mounting Depth: 3-7/8", Magnet Diameter: 3-7/8", Magnet Height: 1-3/8".

販売価格はお問い合わせてください。

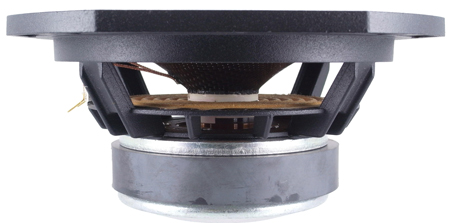

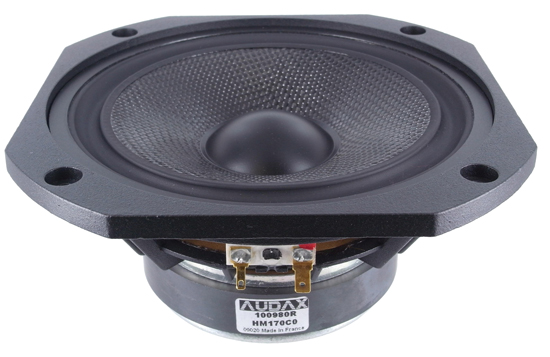

HM170C0

6.5" Carbon Fiber Woofer



Designed for high end systems, this driver utilizes a very stiff and lightweight woven carbon fiber cone. The use of this material results in dynamic bass response, superb midrange clarity and an extremely natural top end roll off. Unobstructed venting of the Zamak die cast chassis, plus the use of a vented pole piece, contributes to the dramatic transient response. Other features include a high compliance rubber suspension, soft polymer dust cap, edgewound copper voice coil on a fiberglass reinforced Kapton former, and gold plated terminals. The HM170CO provides a very natural midrange quality and excellent off-axis performance.

Specifications:

  • Power handling: 60 watts RMS/85 watts max
  • Voice coil diameter: 1-1/8"
  • Voice coil inductance: .24 mH
  • Impedance: 8 ohms
  • DC resistance: 6.3 ohms
  • Frequency response: 42-6,500 Hz
  • Magnet weight: 20 oz.
  • Fs: 42 Hz
  • SPL: 90 dB 1W/1m
  • Vas: 1.08 cu. ft.
  • Qms: 4.16
  • Qes: .35
  • Qts: .32
  • Xmax: .3.0mm
  • Net weight: 3.75 lbs.
  • Dimensions: Overall Diameter: 6-1/2", Cutout Diameter: 5-3/4", Mounting Depth: 3-1/4", Magnet Diameter: 3-7/8", Magnet Height: 1-1/8".
　
販売価格はお問い合わせてください。

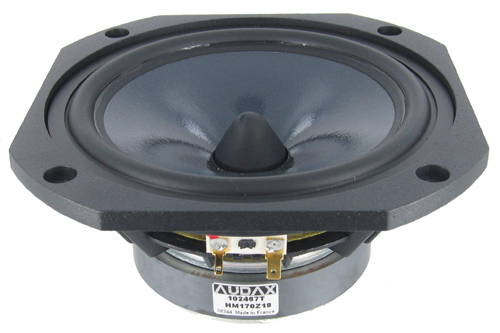

HM170Z18

 6.5" Aerogel Coated Paper Cone Woofer

§  Aerogel Coated Paper Cone

§  Phase plug

§  Diecast chassis

§  High loss rubber surround

§  High temperature voice coil

§  Frequency response 40Hz to 3kHz

Nominal impedance 8 ohm
Resonance frequency 38.9 Hz
Power Handling 60W
Sensitivity (2.83V/1m) 89.3 dB

Re 5.7 ohm
Le 0.72mH
X-max 3.25mm peak
Qms 4.07
Qes 0.38
Qts 0.34
Vas 35.39 liters
VC diameter 30mm
VC length 12.5mm
VC former Kapton
VC layers 1
Force Factor 6.58 NA
Moving Mass 11.71g
Total Mass 1.3kg

Suggested Box:
0.5 cubic foot vented box with 2" port by 5.25" long for an F3 of 60Hz.

　

販売価格はお問い合わせてください。

　

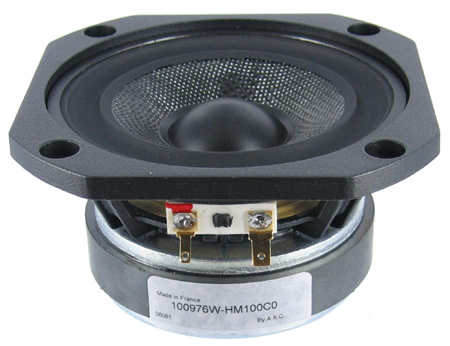

HM100C0

4" Carbon Fiber Cone Woofer



Woven Carbon Fiber cone
Non resonant die cast chassis
Ventilated spider and large vented pole piece
High loss, high compliance inverted rubber surround
Edgewound voice coil, flat copper wire

Frequency range 115Hz to 8kHz
Nominal Impedance 8 ohm
Fs 54Hz
Power 40 Watts
Sensitivity 89dB
VC diameter 25mm
Re 7.7 ohm
BL 6.96
X-max 1.8mm
Cms 1.74 mm/N
Qms 3.27
Qes 0.22
Qts 0.21
Mms 5.1g
Vas 6.4 liters

110mm square with rounded corners (126.2mm diameter)
Cutout diamter 94mm
Depth 57mm
Bolt hole circle diameter 113.6mm with 5.5mm holes (4 holes)
Flange thickness 6mm
Magnet diameter 85.8mm
Positive terminal 2.8mm
Negative terminal 4.8mm

販売価格はお問い合わせてください。

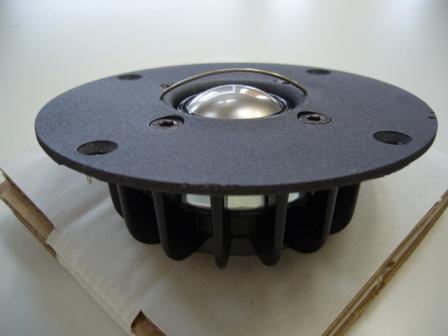

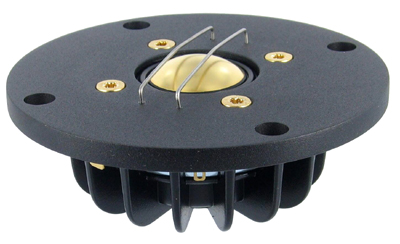

TW025A28

Gold Dome Tweeter



§  25 mm Gold Plated Dome Tweeter

§  Neodymium magnet with heat sinks

§  Solid aluminum face plate

§  Curve 2.83V @ 0.5 m

§  F0: 1017.24 Hz

§  DCR: 5.69 ohm

§  Znom: 6.56 ohm

§  @ Fnom: 5000 Hz

§  Qm: 2.97

§  Qe: 0.73

§  Qt: 0.59

§  Zmax: 28.93 ohm

Flange 100 mm
Cut-out 76 mm
Depth 32 mm

販売価格はお問い合わせてください。

　

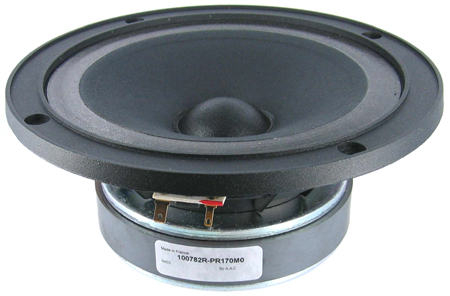

PR170M0

6.5" Midrange



 6.5" High Efficiency Paper Cone Midrange with treated flat foam surround
100dB efficiency
Ultra stiff die cast chassis
40mm voice coil diameter
Flat aluminum wire on fiberglass former
100 Watt power handling
Recommended frequency 500Hz to 8kHz

This midrange driver has been specifically designed for high quality professional sound reinforcement systems.

 Its efficiency and power handling capacity are exceptional for a direct radiation transducer in its category.

The flat foam suspension is coated with a cisco-elastic compund in order to minimize the standing waves and cone break up.

 It is ideally suited to cover the frequency range from 500Hz to 8kHz.

This driver is recognized worldwide as the reference in prestigous professional applications.

Impedance 8 ohm
Resonance 117Hz
Power 100W
Sensitivity 100dB
Re 6.2 ohm
Le 0.73mH
BL 8.24
X-max 0.5mm
Cms 0.2 mm/N
Qms 3.16
Qes 0.61
Qts 0.51
Mms 9.17g
Sd 139 cm2
Vas 5.52 liters
Magnet weight 31 oz
Speaker weight 5.5 lbs

Outside diameter 190mm
Cutout diameter 145mm
Depth 76mm
Flange thickness 8mm
Bolt hole circle diameter 171.8mm (4 holes @ 5.2mm)
Magnet diameter 124.6mm
Positive terminal 2.8mm
Negative terminal 4.8mm

100ｄＢプロ用のミッドレンジ

AUDAXが廃業した時このドライバーだけは製造継続し残してほしい!

 スタジオエンジニアからの依頼が多くよせられた傑作ミッドです。　

　
日本ではマニアしか知らないのが残念です。
　
価格も安いし多くの人に使ってほしいミッドレンジウーハーです。

販売価格はお問い合わせてください。

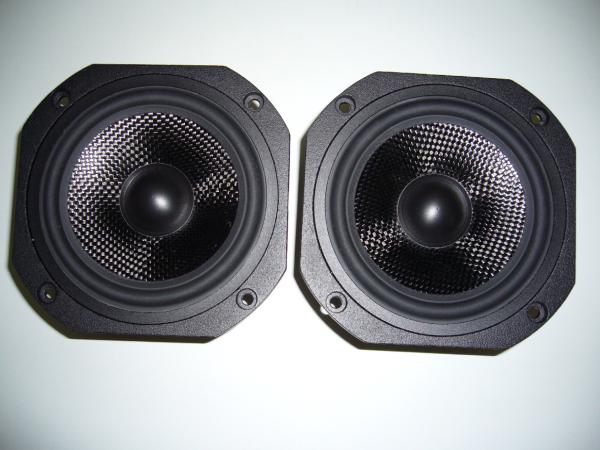

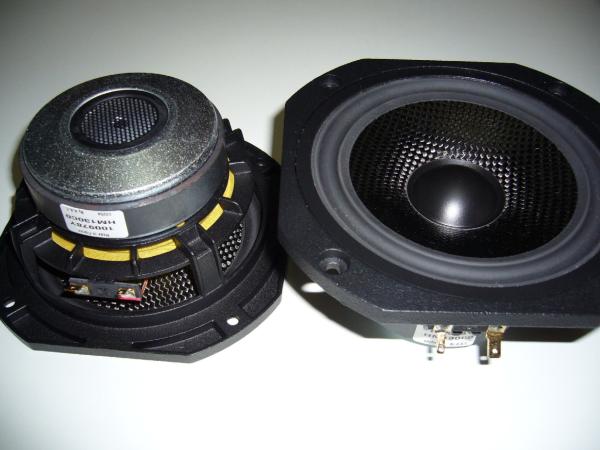

5.25インチ Carbon Fiber Cone Woofer




ハイグレードシリーズ(カーボンコーン)ウーファーの

復刻版として製造販売されました。

Specifications

端子 24金メッキ
Zamak die cast frame
Sensitivity  90dB
Nominal Impedance 8 ohm
Resonance Frequency (Fs) 46 Hz
Nominal Power 50W
Voice Coil Diameter 25mm
X-Max (peak) 3mm

 Re 6.2 ohm

Le 0.39 mH

Cms 1.78 mm/N

Qms 3.60

Qes 0.34

Qts 0.31

 Mms 6.9 g

Sd 85 cm2

Vas 18.1 liters

 BL 5.97 N/A
Magnet weight 0.345 kg
Frame 136mm square Frame
152mm diameter at rounded corners
Cut out 116mm Depth 65mm




ユニット保障期間 １年(製造上が原因のトラブルのみ)

販売価格はお問い合わせてください。

 made in France
　

TW025A20

1" Titanium dome tweeter



　

              Titanium dome tweeter

                   Neodymium magnet with heat sink

                Textured and contoured metal face plate

Soft roll surround

Resonance frequency: 1137 Ｈｚ　~20kHz
Impedance: 8 ohm
Re: 5.5 ohm
Sensitivity: 93dB

Dimensions:

Flange diameter: 100mm  (3.93")
Cut out diamter: 72mm  (2.83")
Depth: 30mm (1.18")
販売価格はお問い合わせてください。

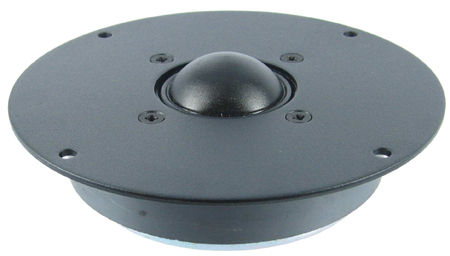

TW034X0

34mm (1.3") textile dome tweeter



　

Aluminum face plate
Replaceable voice coil (RW034X0)
High power handling
High Efficiency

8 ohm
93 dB
Fs 800Hz
Re 5.3 ohm
34mm diamter voice coil
70 Watt

Flange diameter 132mm (5.2")
Cut out diameter 106mm (4.17")
Depth 29mm (1.14")

Made by AAC of France
　

隠れた名機です。
クロスを１．５KHzくらいで使ってみてください。
テキスタイルドームのイメージが変わると思います。

クラシックより、ジャズ向きのTweeterです。

AUDAX のTweeterではTW025A28 1 inch Gold Dome Tweeter

がオールマイティーです。

　
販売価格はお問い合わせてください。

購入されたS様からのメールです。

購入されたS様からのメールです。

私がAUDAX社「TW034X0」にこだわるのは、その音質です。　

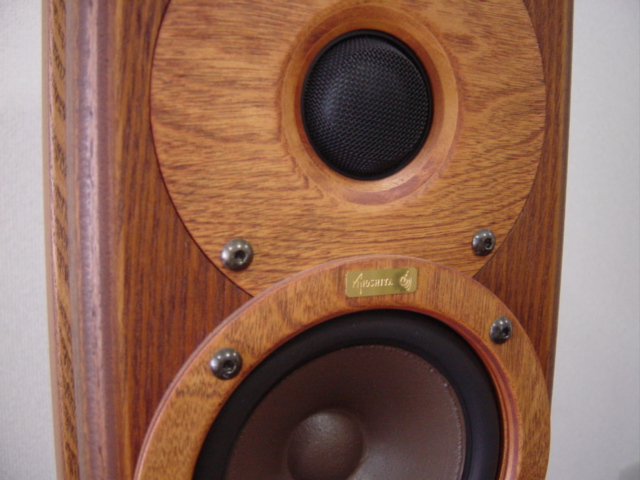

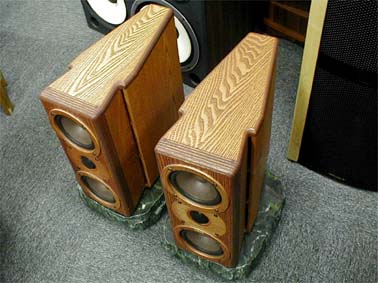

あまり知られてはいない様ですが、Rey Audio （キノシタ・モニ
ター）のＫＭ−１Ｖ（添付写真）のトゥイーターがこれを使用していま
す。
ＫＭ−１Ｖでは、黒いフランジの上に、木目の化粧板を施してあります
が、この化粧板を取り除くとまったく同じ物です。
私はすでにTW034X0を一組持っていて、サブの小型システムに使用しています。

Ｋ Ｍ−１Ｖと同様にクロスオーバー１５００Ｈｚで使用していますが、私
のメイン・システムのTAD 4001 ホーンシステムに匹敵するクォ
リティを「1.3 inch シルク・ドーム」で実現しているのは驚くべきです。

世界中の数あるユニットの中から、音質にこだわってキノシタ・モニ
ターに採用された理由が分かります。

これを聴く以前は、私は「シルク・ドーム」など全くバカにしていまし
たが、チタンとかベリリウムなどの材料スペックだけに踊らされて満足
していたことを反省しました。
以上、何かの参考になれば幸いです。

ScanSpeak ベリリウムドームツゥイターはAUDAX　TW0340より情報量も多く音質は滑らかで遥かに良いです。上記の文章には該当しないと思います。
TADのベリリウムツゥイターはとても音がきついです。

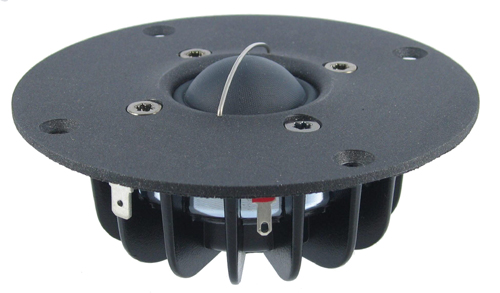

 TW025A26

1" Textile Dome Tweeter



  1" Textile dome

    Optimized metal face plate for linear frequency response  Double neodymium magnet for higher efficiency
    Rear heat sink/chamber on magnet for improved power handling and reduced dome reflections


Impedance 8 ohm
Resonance frequency (fs) 1126 Hz
Sensitivity (1W/1m) 94dB
Power handling 100W

Re 6.11 ohm
Qms 1.52
Qes 0.54
Qts 0.40

Flange diameter 100mm (3.93")
Cut out diameter 72mm (2.85") (plus notches for terminals)
Depth 31.2mm (1.25")


販売価格はお問い合わせてください。
